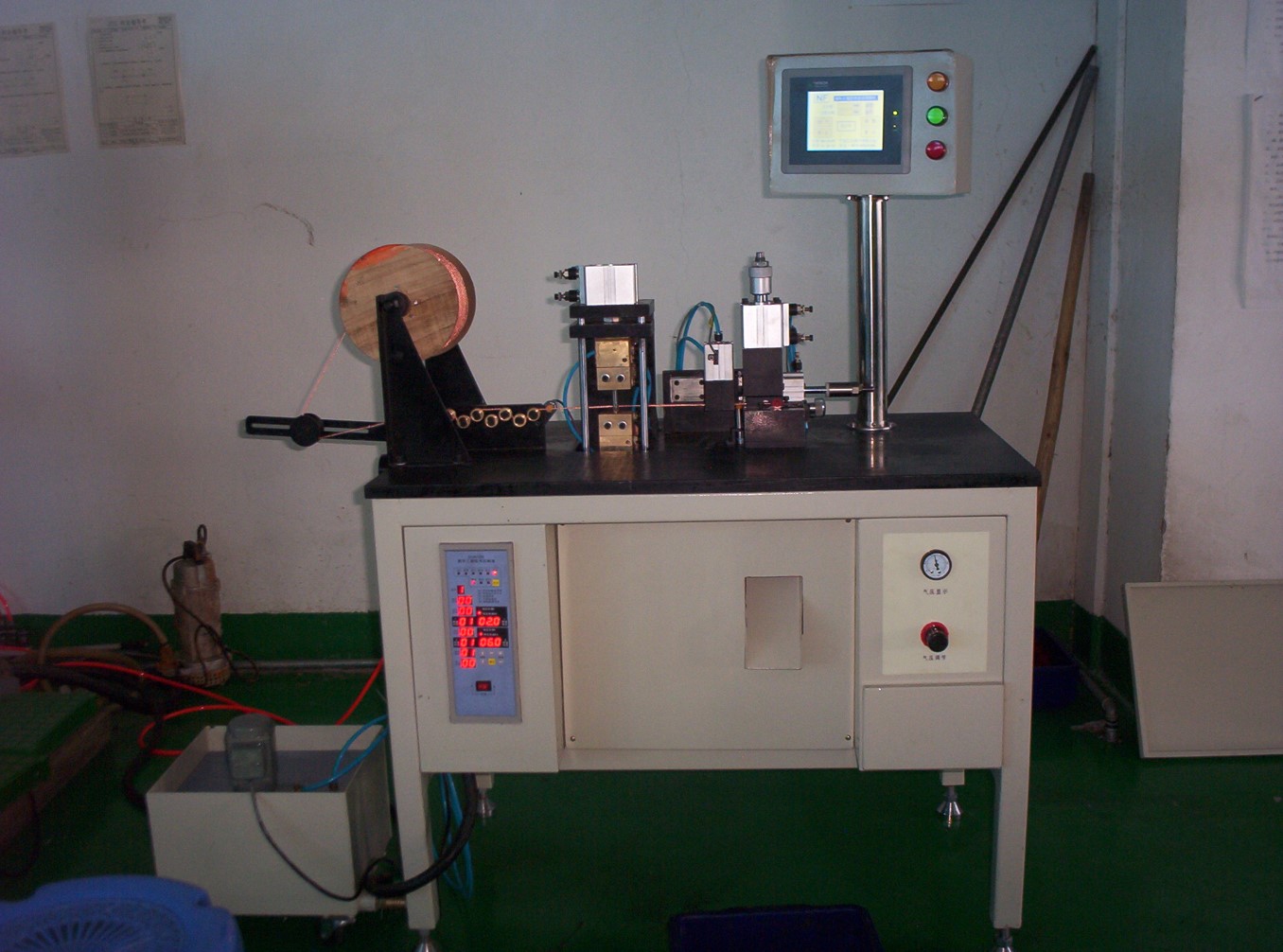

全自動編織線自動焊機采用交流焊接電源焊接，與儲能點焊接機比較具有焊接速度快、時間可調、電流可控等的優點。本機采用了可控硅作無觸點開關，具有結構合理，使用簡單，維修方便，外形美觀等特點。本機適用于繼電器編織線的自動焊接，所有動作用PLC及人機界面觸摸屏進行控制，從而使整機操作簡潔方便成為高可靠性、高精度控制的機電一體化設備。

1、主要技術規格

（1）額定功率：約100KVA

（2）電    源：380V+N/50Hz

（3）氣    源：0.6Mpa 氣罐容積大于0.9立方

（4）冷 卻 水：自來水或潔凈水

（5）電極****行程20mm

（6）效 率：15-37只/分鐘

（7）焊接電流持續時間約0.5s

（8）焊接能力：銅編織線1.5-6平方、銅編絞線1.5-5平方

（9）焊接壓力調節范圍小于2000N

4、外形尺寸(長×寬×高)

機架1150×580×1350（mm）

5、重量約355KG
